帶有擺動機構的低速環鏈電動葫蘆
發布日期:2022-12-07 10:04:43 訪問量:1117針對目前低速環鏈電動葫蘆存在的受力不平衡，容易卡鏈、扭鏈、脫鏈和疲勞壽命不長的情況，介紹了一種帶有擺動機構的低速環鏈電動葫蘆。擺動機構及其活動式導輪架機構使得低速環鏈電動葫蘆的上下吊點和鏈條受力在一條鉛錘線上，鏈輪、倒鏈和鏈條的嚙合充分合理，減少了卡鏈、脫鏈
的風險，優化了整個葫蘆的受力情況和傳動機構，降低了非正常磨損，提高了葫蘆的整體壽命。

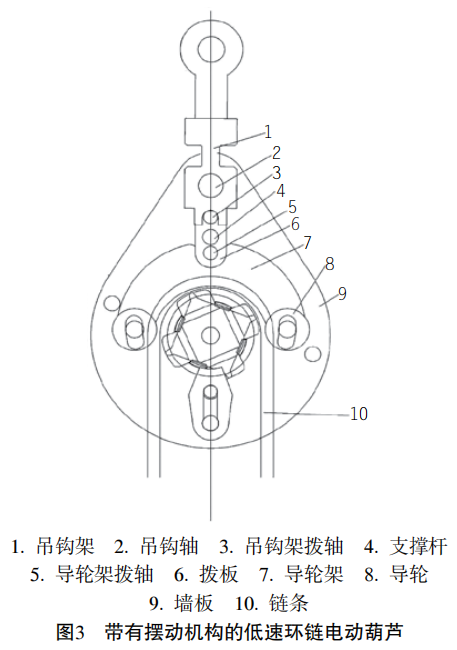

擺動機構的結構：帶有擺動機構的單鏈條葫蘆，可以有效解決葫蘆體受力不平衡、扭鏈、卡鏈、脫鏈、結構不緊湊、運輸安裝不方便等弊端，結構如圖3所示。
擺動機構包括導輪架和導輪。導輪架為對稱結構，導輪架和吊鉤架之間設有轉動連接結構，轉動接結構的連接處位于導輪架的對稱軸上，導輪轉動連接于導輪架對稱的兩端。墻板設有弧形導槽，導槽與導輪的軸配合形成限位結構，導輪的滑動連接于所述墻板上。轉動連接結構包括撥板、支撐桿和撥軸，撥板的兩端通過撥軸轉動連接于吊鉤架和導輪架。墻板設有限位柱，導輪架上設有缺口，限位柱和缺口配合，缺口為弧形，缺口的長度小于等于所述導槽的長度。
