確定焊罐電動葫蘆提升柱數量的方法

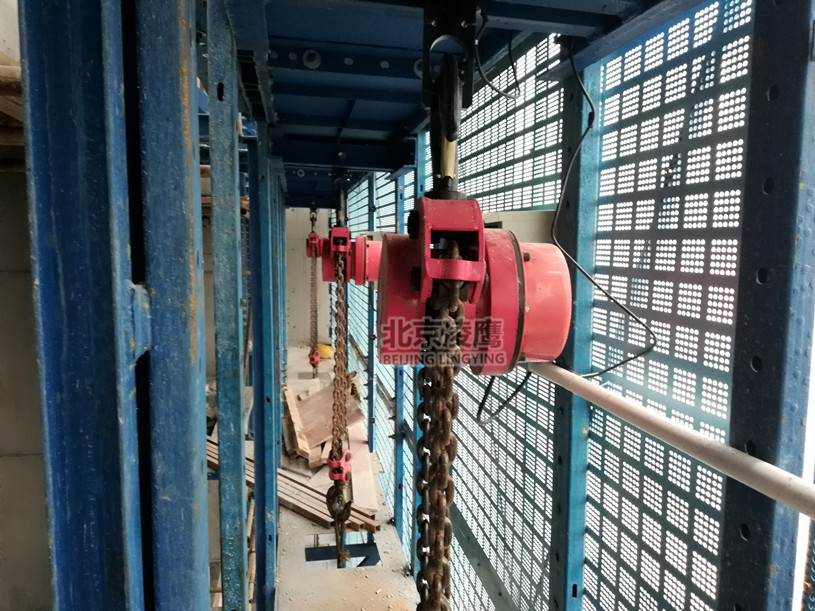

發布日期:2019-10-30 13:29:49 訪問量:1237環鏈電動葫蘆結構主要由電機、傳動機構、鏈輪、倒鏈、吊鉤、控制器、過載保護機構組成。DHP型焊罐電動葫蘆采用盤式制動電機作為動力，行星減速器減速。具有結構緊湊、制動可靠、高效輕便、維護簡單等特點。焊罐電動葫蘆在使用之前，需要確定提升柱的數量，確定了提升柱數量之后，可以根據其數量確定焊罐電動葫蘆的數量。
確定焊罐電動葫蘆提升柱數量的方法如下：根據儲罐的施工圖可知罐體總重及其它部件的重量，以吊裝最大荷載進行計算，可對提升柱的數量進行核算。立柱數量計算公式，N=（罐總重量-罐底板重量-最下層罐壁板重量+灌頂平臺及附件重量+脹圈重量）*動載風載系數*安全系數/倒鏈額載。
動載風載系數取值為1.25，環鏈電動葫蘆選用10t級，脹圈重約3000kg。
N=（91848-21023-13068+3000）*1.25*1.7、10000=12.9
考慮到拱頂罐灌頂施工，管頂板采用瓜皮板行駛搭接成型，往往是偶數，單臺3000m³污水罐設置提升柱14根，配套焊罐環鏈電動葫蘆14臺，這也增加了安全系數。
